Температура рабочей среды фланцев: от -30 до +300 оС.
Рn - условное давление, атм
d - внутр. диаметр, мм
D - межцентровое расстояние, мм

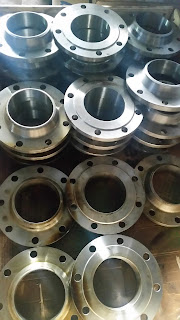

![Фланец воротниковый 09Г2С Фланец воротниковый 09Г2С](https://1.bp.blogspot.com/-ewSv6IxAkmk/XSwez9shyII/AAAAAAAABJo/cnVTGpNbjOQJst4-jsiEPyZXTiQ6QdBOACLcBGAs/s320/%25D0%25A4%25D0%25BB%25D0%25B0%25D0%25BD%25D1%2586%25D1%258B%2B%25D1%2581%25D1%2582%25D0%25B0%25D0%25BB%25D1%258C%25D0%25BD%25D1%258B%25D0%25B5.jpg)
Возможна комплектация фланцев прокладками и крепежом:
- Крепеж размер М12 - М52, сталь 35/25, 09Г2С, 40Х/35Х, 12Х18Н10Т, 30ХМА, 20ХН3А, 25Х1МФ и др.
- Прокладки ГОСТ 15180-86 из паронита ПОН, ПМБ. Прокладки овального сечения (Кольцо "Армко").
Пример маркировки фланцев ГОСТ 33259-2015:
250-16-11-1-В-09Г2С-IV
где: 250 - Номинальнаый диаметр (DN)16 - Номинальное давление (кгс/см2)
11 - Номер типа фланца
1 - Номер размерного ряда (1 или 2)
В - Исполнение уплотнительной поверхности
09Г2С - марка стали
IV - группа контроля
№ п/п
|
Dn
|
Pn, МПа
|
Сталь
|
1
|
15
|
0,6
1,0
1,6
2,5
4,0
6,3
10,0
16,0
25,0 |
Сталь 20, 20С, 09Г2С, 13ХФА, 12Х18Н10Т (нержавеющая сталь)
|
2
|
20
|
||
3
|
25
|
||
4
|
32
|
||
5
|
40
|
||
6
|
50
|
||
7
|
65
|
||
8
|
80
|
||
9
|
100
|
||
10
|
125
|
||
11
|
150
|
||
12
|
200
|
||
13
|
250
|
||
14
|
300
|
||
15
|
350
|
||
16
|
400
|
||
17
|
500
|
||
18
|
600
|
||
19
|
700
|
||
20
|
800
|
||
21
|
900
|
||
22
|
1000
|
||
23
|
1200
|
||
24
|
1400
|
